インジェクタードライバーとは

インジェクタードライバーとは、インジェクター（燃料をエンジンに噴射するための部品）を正しく動作させるための装置です。

エンジンに入れるべき燃料の量やタイミングは、ECU（エンジンコントローラ）等が決定し、それに見合う信号をインジェクターに送ります。インジェクターはその信号を受け取って燃料を噴射しますが、その指令信号をそのままインジェクターに与えればよいというわけではありません。

インジェクターの種類や電気的特性によっては、専用の駆動回路＝インジェクタードライバーが不可欠になります。

なぜインジェクタードライバーが必要なのか

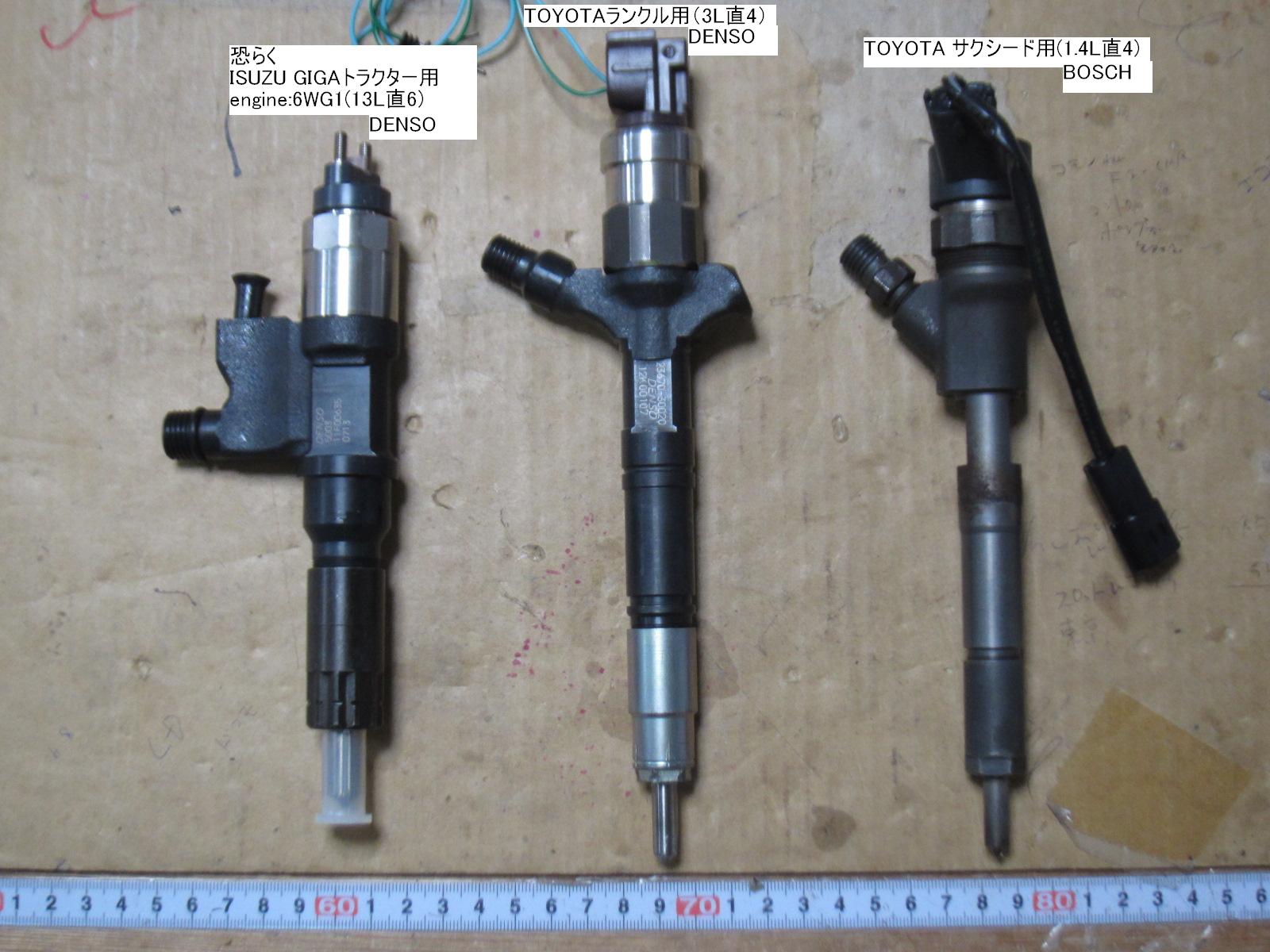

インジェクターには用途・構造の違いにより、さまざまな種類が存在します。代表的なものは次の4種類です。

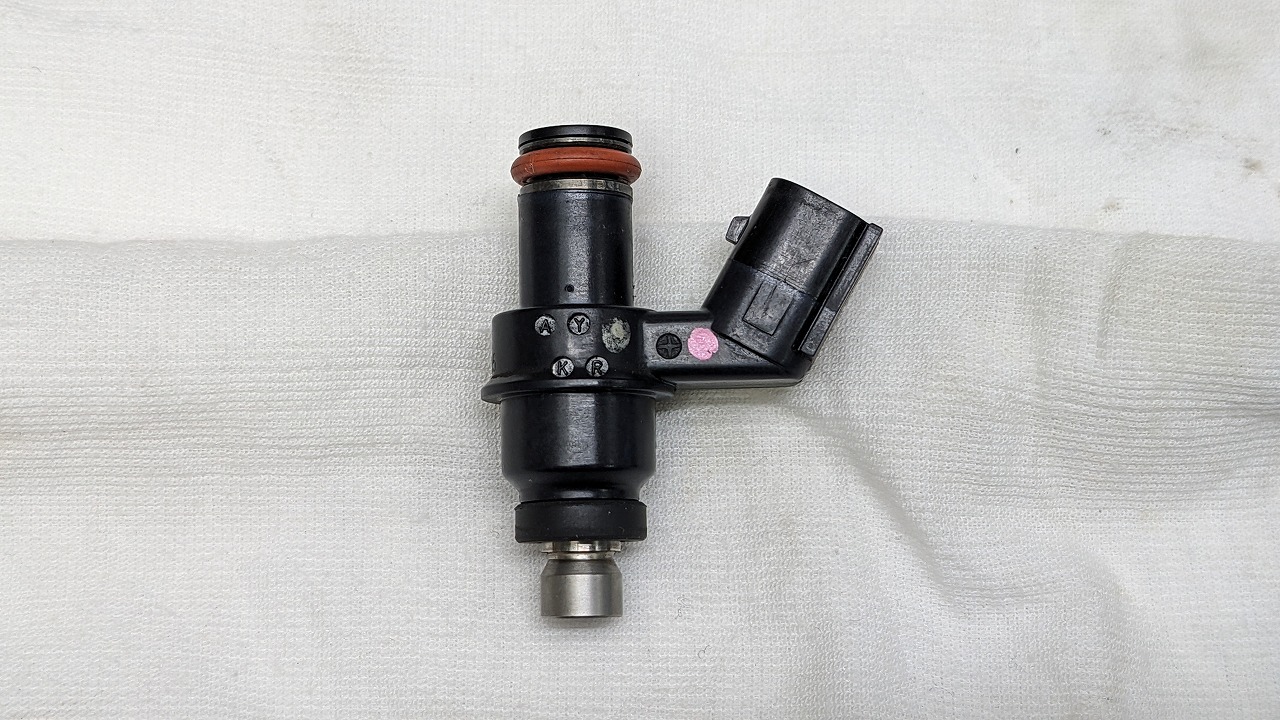

これらは、内部構造・駆動方式・電気的特性がそれぞれ異なります。ガソリンポート噴射用インジェクターは、比較的単純な電気信号で動作するため、ECUが直接駆動できるケースもあります。

一方で、ガソリン直噴インジェクター、気体燃料用インジェクター、コモンレールインジェクターでは、単純な電圧印加では意図しない動作や部品への負担につながる可能性があります。そのため、インジェクターの特性に合わせて電流や立ち上がり特性を制御する専用のインジェクタードライバーが必要になります。

FCdesignでは、インジェクタードライバーを「部品を動かすための回路」ではなく、研究・評価・開発の条件を成立させるための基盤技術と位置づけています。

インジェクターは、材質、構造、摩耗や個体差によって特性が変化します。いわば “生もの”に近い部品です。FCdesignでは、以下の対応を行い、再現性のある噴射条件づくりを支援しています。

インジェクター駆動・電子制御化のご相談

ディーゼル、ガソリン、CNG問わず、
実験・研究用途の制御系構築を支援します。
