    #070509　【製品情報】
    可搬型シャシーダイナモ動力計DA5-HR(最大5KW型)のご紹介。

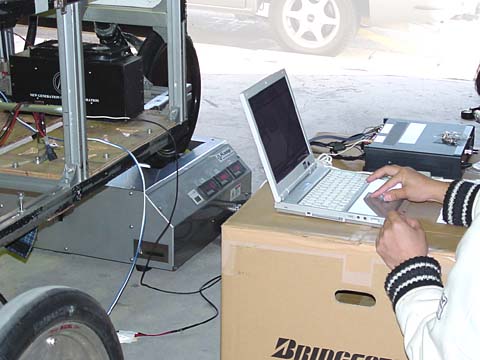

計測の様子。写真左側が前です。

「可搬型シャシーダイナモ動力計 DA5-HR」

　DA5-HRはソーラーカー用のシャシーダイナモ動力計のご要望があり、当社で設計・製作した製品です。可搬型とするために、軽量・小型になるよう設計しています。可搬型ですので水平で固い床面があれば、計測はどこでも可能です(注1)。例えばレース会場で動作の確認やレースシミュレーションにお使いいただくことが可能です。計測は速度、駆動力、電圧、電流を専用のコントローラに入力し、出力の計算、各計測値と総合効率の表示をWindows搭載のパーソナルコンピュータ(PC)上の専用ソフトウエアで行っています。制動ユニットは空冷の渦電流式をダブルで使用し、40km/h時に最大5kWを約30秒間制動できます。連続定格は3kWです。もちろんエンジン競技用の車両にお使いいただくことも可能です。（タイヤ、ボディーの干渉については確認が必要です。)左の写真は、20インチタイヤを装着したソーラーカーを計測している写真です。

(注1)　電源のAC100Vが必要です。サイズ重量は仕様をご覧ください。

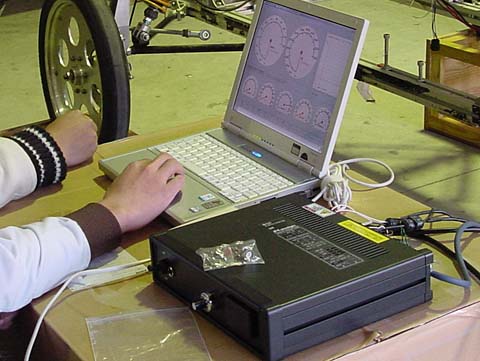

コントローラ(制御装置)とPC。PC計測が標準です。

「DA5-HR仕様」

• 名称：可搬型空冷渦電流シャシーダイナモ動力計(最大5kW型)
• 形式：DA5-HR
• 制動方式：空冷渦電流式制動ユニット X 2
• 制動コイル電圧：～20V（内蔵アダプタより供給)
• 最大コイル電流：約10A(20V時)
• 連続定格制動力：3kW、40km/h時
• 最大制動力：5kW、40km/h時
• 速度制御方式：目標速度入力、D値先行型PID制御
• 駆動力測定方式：ロードセル式
• 本体サイズW x H X D : 710 X 269 X 606mm
  (突起部を含まず。)
• 本体重量：約60kg
• 本体電源：AC100V


• 制御装置入力：速度目標値(ダイアル)、回転パルス、各センサアンプのアナログ出力、コイル電源
• 制御装置出力：コイル制御出力
• 本体表示：ロードセル荷重、電圧、電流
• PC画面表示：車速、駆動力、出力、電圧、電流、総合効率（メータもしくは数値で表示）受信値グラフ表示機能。
• PC記録：操作者のボタン操作で記録。自動ファイル保存機能。自動計測はオプションです。
• PC通信：RS232C
• 対応OS：Wondows98SE以上、Windows Vistaについては確認中です。
• 添付品：操作マニュアル、通信ケーブル、専用ソフトウエアインストールCD。
• 注)標準ではPCは付属しません。ご希望により時価で同時にお見積もりいたします。
• 制御装置電源：AC100V

「写真紹介」

• 計測風景。

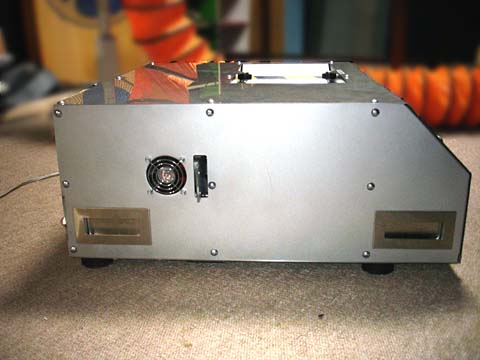

• 本体の横面。

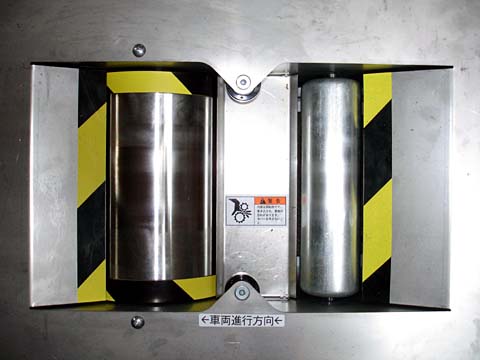

• ローラー部を上から。

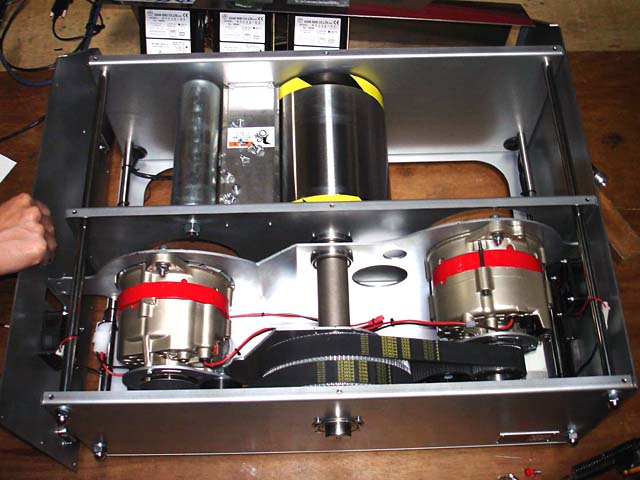

• 内部。制動ユニット。

当社では、目的別に可搬型シャシーダイナモ動力計をご提案しています。ぜひ下記連絡先にご相談ください。
