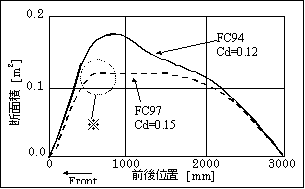

断面積変化 Valiation of Cross Section Area 車体形状概要 Style of Vehicle. ２種類の車体形状と空気抵抗の関係を調べてみた。 断面積の変化と空気抵抗 Valiation of cross section area and air flow resistance. FC94はコンベンショナルな３輪車。FC97は前後に２つの主輪と左右に副輪を持つダイヤモンドレイアウト。 FC97は世界最小の前面投影面積で、空気抵抗自体はFC94より小さいが、Cdはむしろ大きい。 世界最小の前面投影面積を実現するため、前から後ろに向けて※部で断面積が急激に変化している。 FC94 have conventional rayout(3 wheels). FC97 have the diamond rayout with very small front projection area. Cd*S of FC97 is lower than one of FC94. But Cd of FC97 is large than one of FC94. At the point marked in figure FC97's cross section suddenly change.
